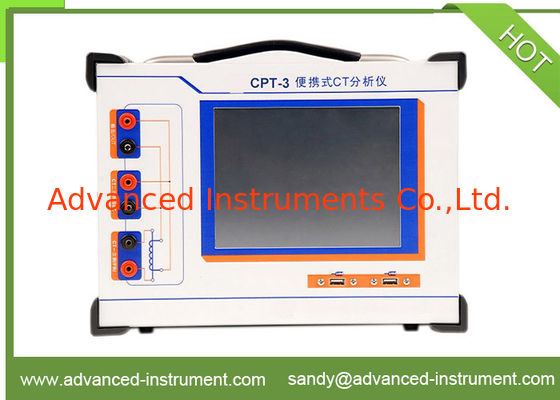

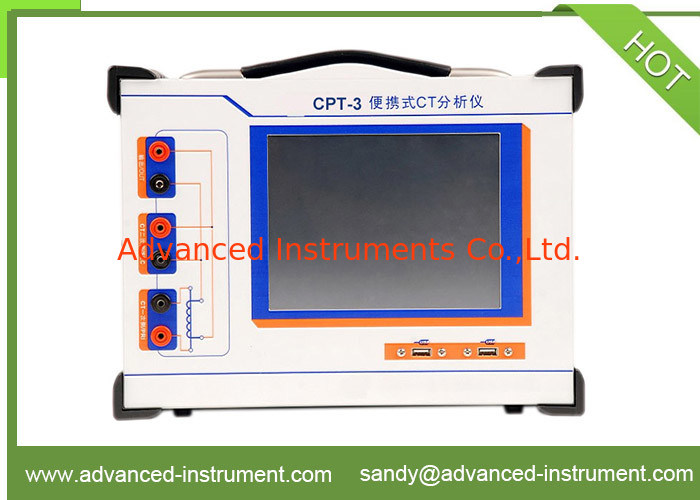

IEC60044 Electrical CT Analyzer Current Transformer Test Instrument

IEC60044 Electrical CT Analyzer Current Transformer Test Instrument

    • IEC60044 Electrical CT Analyzer Current Transformer Test Instrument
    • IEC60044 Electrical CT Analyzer Current Transformer Test Instrument
    • IEC60044 Electrical CT Analyzer Current Transformer Test Instrument
  • IEC60044 Electrical CT Analyzer Current Transformer Test Instrument

    تفاصيل المنتج:

    مكان المنشأ: الصين
    اسم العلامة التجارية: AI
    إصدار الشهادات: ISO
    رقم الموديل: سي بي تي-3

    شروط الدفع والشحن:

    الحد الأدنى لكمية: 1 مجموعة
    الأسعار: قابل للتفاوض
    تفاصيل التغليف: كرتون
    وقت التسليم: 15 يومًا
    شروط الدفع: T/T ، Western Union ، L/C
    القدرة على العرض: 100000 مجموعة في الشهر
    ﺎﺘﺼﻟ ﺍﻶﻧ
    مفصلة وصف المنتج
    مزود الطاقة: تيار متردد 220 فولت ±10%، 50/60 هرتز ±10% عرض: شاشات الكريستال السائل
    الكلمة الرئيسية: محلل CT اختبار المحولات الحالية معيار: EC60044-1، IEC60044-6، IEC60044-2، IEC60044-5، C57.13
    نطاق القياس: 0 ~ 200 فولت القياس الحالي: 0 ~ 10 أ

    Current Transformer CT Analyzer CT Testing Equipment
    IEC60044 Electrical CT Analyzer Current Transformer Test Instrument







    Tester for current transformer:

    1.Excitation curve and parameters test
    2.Turns ratio test
    3. Ratio and phase error test
    4. Polarity mark check
    5. Coil resistance measurement
    6. Secondary loop burden measurement
    7. Error line curve test for protection CT
    8. Transient CT parameters test
    9. CT nameplate guess
    10.Saturation hysteresis loop curve measurement





    Applications of CT Current Transformer Tester:

    1 CT nameplate check
    2 CT parameters check in work burden
    3 CT transient parameters analysis
    4 CT ratio and phase error calibration





    Specifications:

    Item NameCT Current Transformer Tester
    Test standardsIEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13
    Power supplyAC220V±10%, 50/60Hz±10%
    Voltage output0.1~125V (AC)
    Current output0.001~5A(RMS)
    Power output300VA
    Max. knee voltage measurement45KV
    Current measurementRange0~10A (automatically change range in 0.1/0.4/2/10A)
    Error<±0.1%+0.01%FS



    Voltage measurementRange0~200V (automatically change range in 1V/10V/70V/200V)
    Error< ±0.1%+0.01%FS
    Turns ratio measurement Range1~35000
    1~2000, error<0.05%
    2000~5000,error<0.1%
    5000~35000,error<0.2%
    Phase measurementerror±2min
    resolution0.01min
    Coil resistance measurementRange0~80Ω (automatically change range in 2ohm/20ohm/80ohm)
    Error< 0.2%RDG+0.02%FS
    Maximum resolution : 0.1mΩ
    Temperature measurement-50~100 Celsius degree; error<3 Celsius degree
    CT Secondary burdenRange0~160ohm (automatically change range in 2ohm/20ohm/80ohm/160ohm)
    Error<0.2%RDG+0.02%FS
    Maximum resolution : 0.001ohm
    Memory capacity>1000 groups test results
    Working condition temperature-10℃~50℃; moist ≤90%

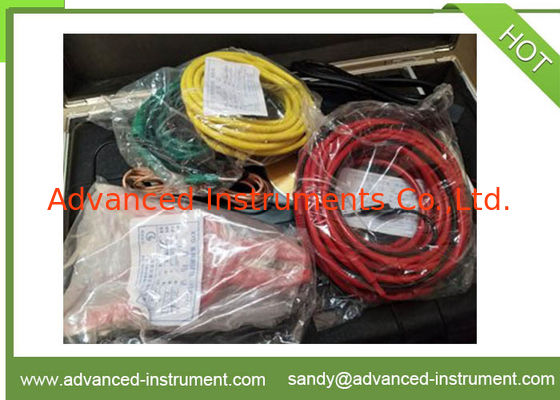

    Pictures of Current Transformer CT Test KIt spares

    IEC60044 Electrical CT Analyzer Current Transformer Test Instrument
